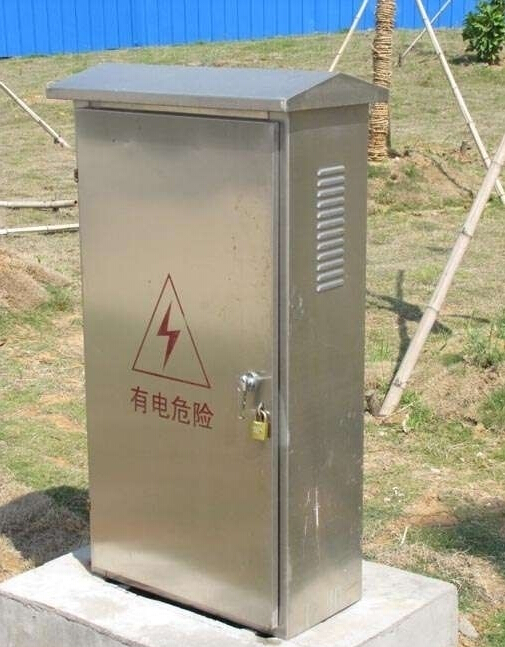

提供配電柜，配電箱加工，加工嚴格按照圖紙施工，專業電工技師現場裝配。質量安全可靠，提供專業證書。
具體資費按圖報價。歡迎來電咨詢。
我公司在配電工程施工領域有多年寶貴經驗，一路走來，承接過大大小小幾百個工程項目，并擁有良好的進貨渠道，與多家廠商保持著良好的代理關系。
現面向全國，為廣大企事業單位、個人，提供完善的解決方案、經濟實惠質量上乘的配電產品。產品包括：各類元器件及成套件（按要求定制）。
產 品 詳 細 介 紹：
一、用途
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦業登電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，由原能源部低壓成套開關設備聯合設計研制組（簡稱NLS），本著安全、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高，動熱穩定性好，電氣方案靈活，組合方便，系列性、實用性強，結構新穎、防護等級高等特點�？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。
GGD型交流低壓配電柜符合GB7251.1-1997《低壓成套開關設備和控制設備 第一部分：型式試驗和部分型試驗成套設備》（idt IEC439-1：1992）。
G——交流低壓配電柜
G——電器元件固定安裝、固定接線
D——電力用柜
使用條件
周圍空氣溫度不高于+40℃，不低于-5℃。24h內的平均溫度不得高于+35℃。
戶內安裝使用，使用地點的海拔高度不得超過2000m。
周圍空氣相對濕度在最高溫度為+40℃時不得超過25%，在較低溫度時允許有較大的相對濕度（例如+20℃時為90%）。應考慮到由于溫度的變化可能會偶然產生凝露的影響。
設備安裝時與垂直面的傾斜度不超過5%。
設備應安裝在無劇烈振動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
用戶有特殊要求時可與制造廠協商解決。
電氣性能
基本電氣參數
（掃描）
主電路方案
GGD的主電路設計了128個方案，共295個規格（不包括輔助電路的功能變化及控制電壓而派生的方案和規格）。
其中 GGD1型 48個方案 120個規格
GGD2型 53個方案 107個規格
GGD3型 27個方案 68個規格
主電路方案是征求了廣大設計、使用部門的意見選編的。增加了發電廠需要的方案。額定電流增加到3150A，適合2000KVA及以下的配電變壓器選用。
此外，為適應無功補償?shù)男枰獙嶋H了GGJ1、GGJ2電容補償柜，其主電路方案4個，共12個規格。
輔助電路方案
輔助電路的設計分供用電方案和發電廠方案兩部分。GGD柜內有足夠的空間安裝二次元件，同時NLS還開發研制了專用的LMZ3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。
主母線
考慮到價格比和鋁代銅的可行性，額定電流在1500A及以下時采用單鋁排母線。額定電流大于1500A時采用雙銅排母線，生產廠也可根據用戶的要求將鋁母線換成同等載流量的銅母線。
電器元件選擇
GGD柜主要采用國內已能批量生產的較先進的電器元件，如ME、DZ20、DW15等。不選用已淘汰的產品。
HD13BX和SH13BX型旋轉操作式刀開關是NLS為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了原產品的優點，是一種實用新型的電器元件。
如設計部根據用戶需要，選用性能更優良，技術更先進的新型元件時，因GGD具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。
為進一步提高主電路的動穩定能力，NLS設計了GGD柜專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高，自熄性能好，結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾。絕緣支撐式是套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。
結構特點
GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。
通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。可以使工廠實現予生產。既縮短了生產制造周期，也提高了工作效率。
GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下斷槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方、面目一新。
柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方面。門的折邊處均嵌有一根山型橡素塑條，開門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。
柜體面漆選用聚脂桔形烘漆。附著力強，質感好。整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20～IP40之間的選擇。
